Topología de Red CIP sobre CIP-Motion

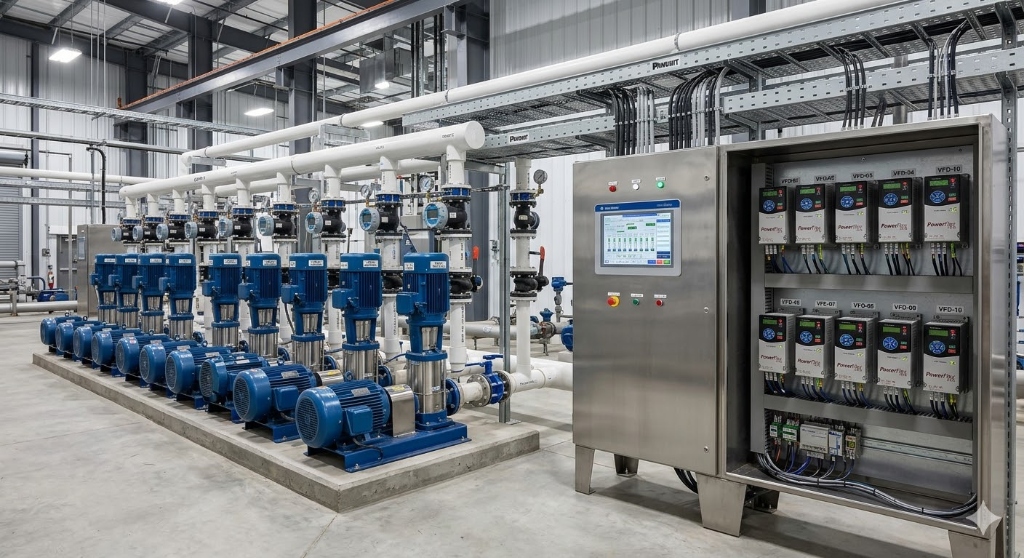

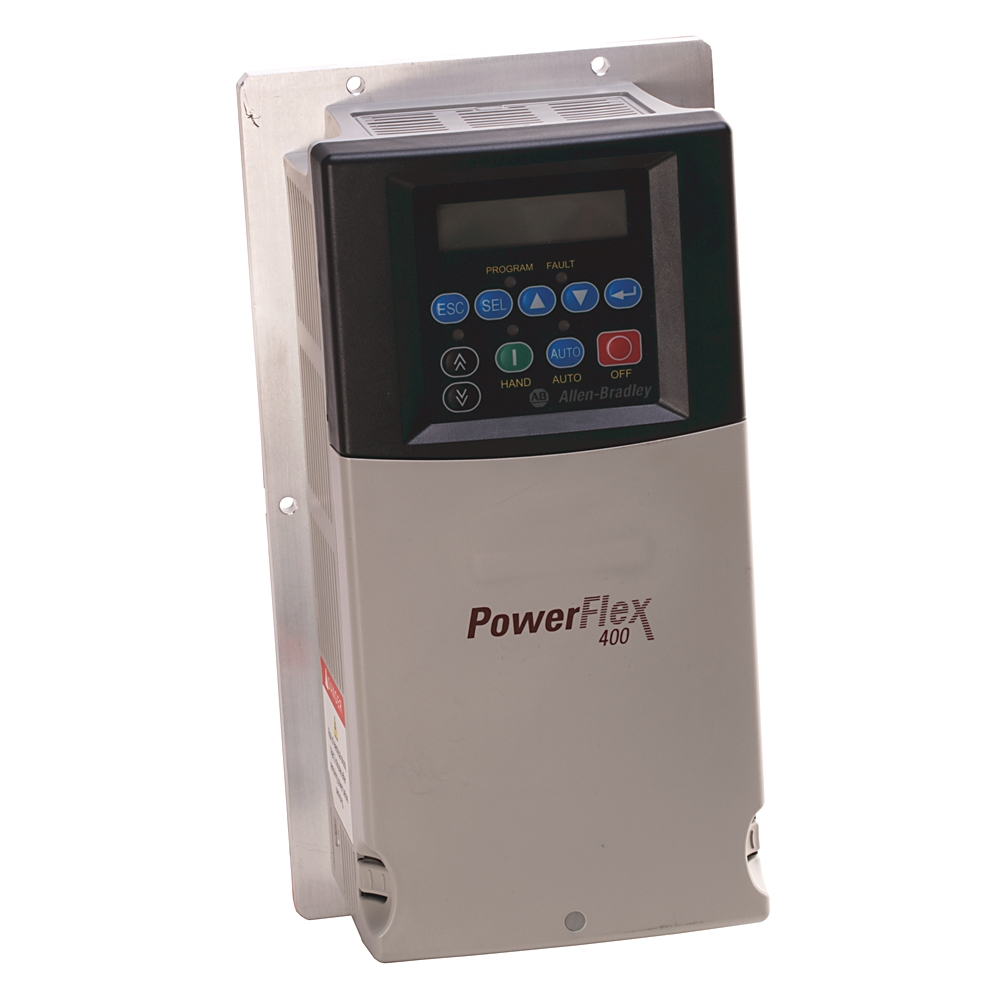

En infraestructuras de tratamiento hidráulico, el manejo de caudal a gran escala demanda la alineación paralela de múltiples motores asíncronos bajo la gestión de Variable Frequency Drives (VFDs). Un ecosistema puramente fundamentado en arquitecturas de Rockwell Automation opera mediante anillos nativos en EtherNet/IP (protocolo CIP), eliminando por completo conversores o gateways de protocolos de terceros. La interconexión distribuida de arreglos de 10 variadores PowerFlex permite transacciones deterministas *Producer/Consumer* hacia el procesador unificado principal.
Integración Directa en Logix Designer

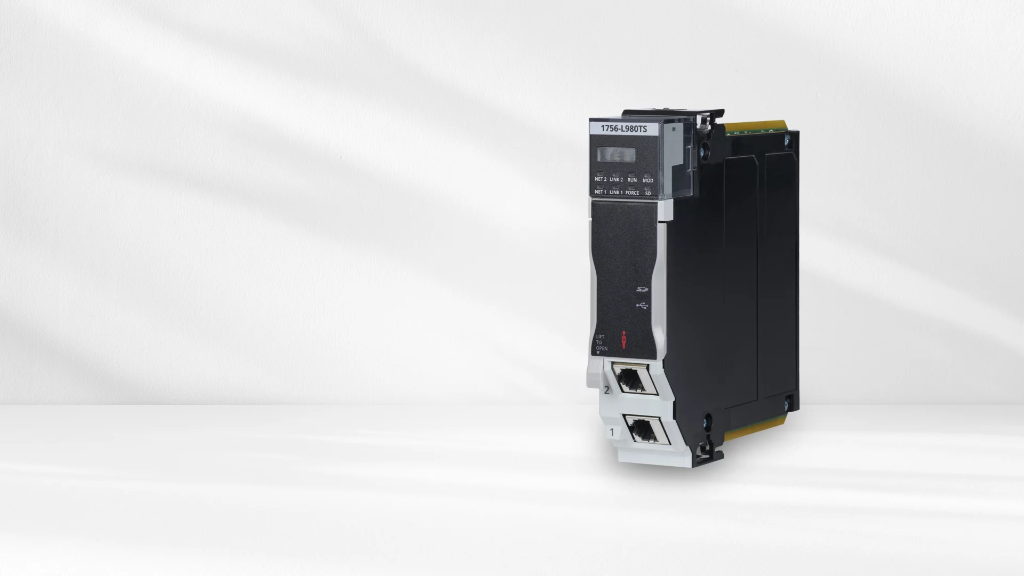

El núcleo de ruteo y control matriz recae típicamente en procesadores de alto rendimiento (como un nodo modular de la familia ControlLogix o CompactLogix 5480). Este nodo gestiona conectividad Ethernet multi-puerto (DLR - Device Level Ring). El integrador incrusta el perfil del hardware de potencia (Archivos Add-On Profiles AOPs explícitos de los PowerFlex) en el árbol I/O de Studio 5000 Logix Designer. Esta asociación genera automáticamente las estructuras de arrays (Tags de Ensamblaje) de configuración de mandos escalares, cruzando datos en velocidades implícitas RPI (Requested Packet Interval) de escasos milisegundos reales.
Algoritmia Computacional para Alternancia (Desgaste Homogéneo)
La ingeniería lógica estandarizada aborda la conmutación y longevidad de N-motores programando subrutinas modulares reusables (Ej. Add-On Instructions AOI nativas de Rockwell). Dicha clase orquesta ramificaciones obligatorias:
- Lazo PID Diferencial Flotante: Un sensor primario ingresa como Feedback al bloque regulador Master PID del PLC principal. Ante caídas de succión masivas escalonadas, el PLC ejecuta rampas progresivas (Disparamos N variadores bloqueados a velocidad nominal paralela) y cedemos jerarquía a un único último VFD flotante modulando en tiempo real una ventana HZ de compensación de ajuste fino elástica.
- Bloque Dinámico de Alternador Rotativo (FIFO): Aislado del lazo maestro, el PLC incrusta temporizadores retentivos (RTO) totalizando milisegundos íntegros continuos de *Run-Time* por cada motor físico (Horómetro de Hardware). El código implementa subrutinas *Bubble Sort Array*, decretando el *Start* imperativo al equipo motor en fila con menor sumatoria paramétrica de horas/máquina y rotando por mandato al de registro más exhausto para nivelar mantenimientos mecánicos predictivos.
Supervisión Corporativa Unifilar CIP

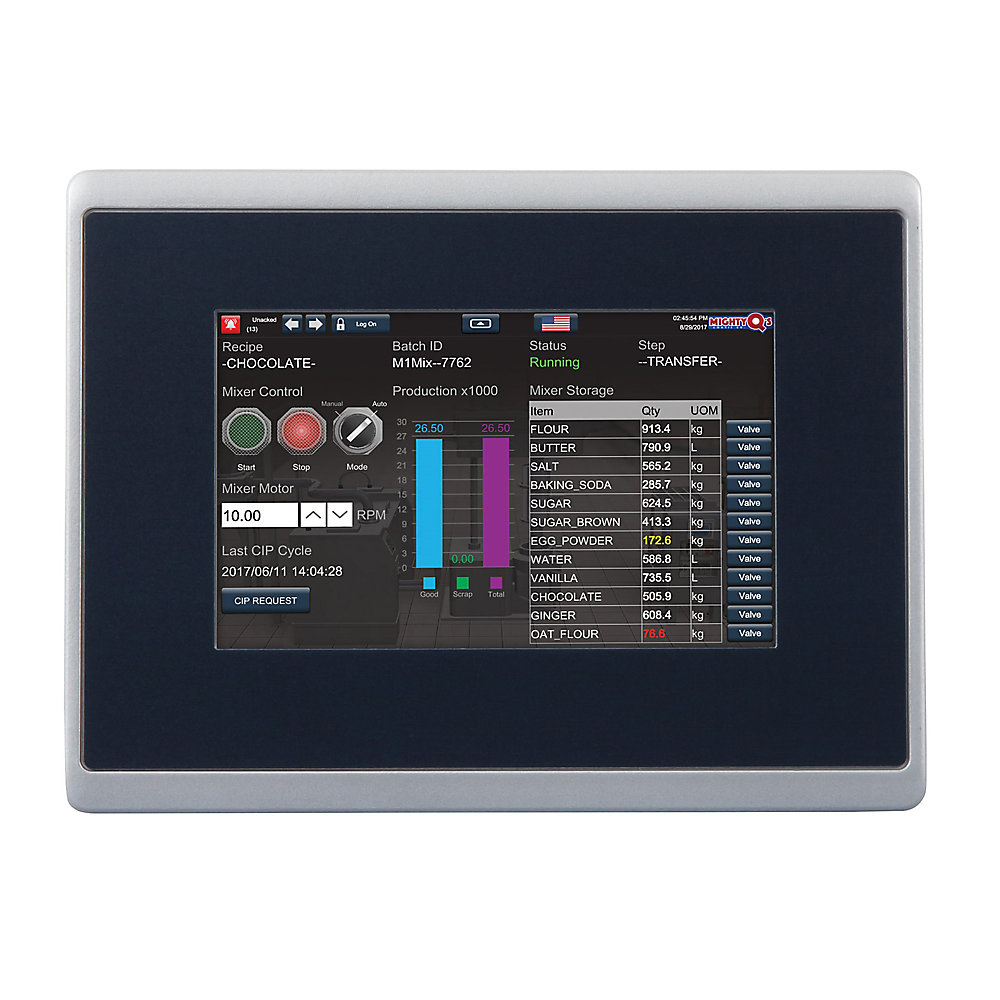

En el extremo OT/HMI de interrelación industrial, la telemetría es esparcida por *ping multi-cast*. Los nodos de control transaccionan estados latentes puristas sobre terminales frontales gráficas como hardware inquebrantable familia PanelView, mapeando integralmente librerías sinópticas asociativas (Global Objects P&ID) sin intervención abstracta perimetral. Consolidamos una red inquebrantable tolerante a fallos, habilitando al operario visualizar consumos y alertas de inversor directo referenciadas por pura arquitectura CIP.
