Topología de Datos sobre Stack Ethernet S7-Communication

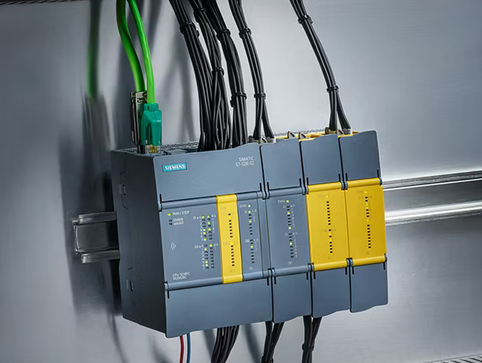

Las redes de manufactura frecuentemente integran módulos lógicos esparcidos gestionando subsistemas secundarios aislados. La anexión de un microcontrolador Siemens LOGO! (V8) hacia un bus maestro gobernado por un nodo SIMATIC S7-1200, no requiere módulos Profinet pasarela intermedios. El firmware del LOGO! implementa en hardware un stack TCP/IP que provee soporte cliente-servidor nativo para el formato S7-Protocol (S7-Communication).
Creación del Bus Cliente-Servidor (PUT/GET)
La estructura de direccionamiento de *Data Pointers* exige emparejamiento cruzado sin bloques optimizados. El procedimiento de programación en TIA Portal y LOGO! Soft Comfort se resume así:
- Layer TIA Portal (S7-1200): En *Device Configuration*, se autorizan las funciones 'PUT/GET' dentro del apartado *Protection & Security* del CPU. Se añade una instancia topológica *S7 Connection*. Resulta mandatario asignar un Bloque de Datos (DB) global y desmarcar la viñeta *Optimized Block Access* para asignar punteros direccionables numéricos de anclaje (Acceso Estándar DB1.DBX).
- Layer Lógica (LOGO! Soft): Ingresando a la herramienta 'Conexiones de Red', se despliega el equipo como 'Servidor pasivo', digitando el Subnet / IP del S7-1200 y fijando el mapeo TSAP. Acorde con la ruta programada, se relacionan arrays de la 'Memoria Variable' (VM) del LOGO contra las absolutas del DB del PLC S7.
Intercepción Unificada de Direcciones Vía Panel HMI

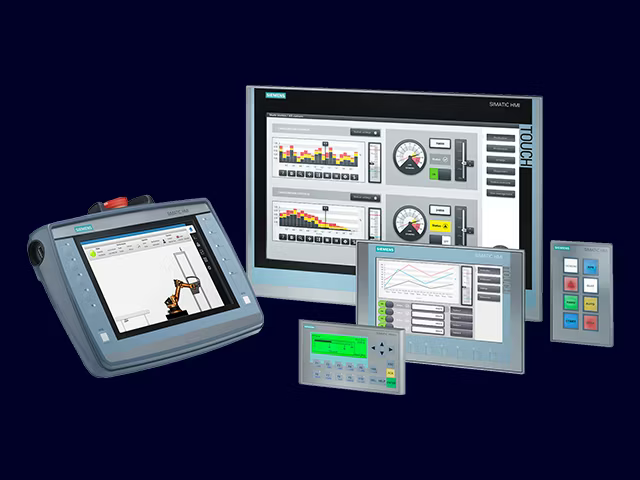

Estabilizada interconexión *S7 Protocol*, la transferencia asíncrona inyecta los offsets de sensores o actuadores conectados al LOGO! dentro de los registros del Data Block en el S7-1200 y viceversa. Un HMI táctil (Basic/Comfort) desplegado adjunto al S7-1200 lee la estructura de variables unificada desde un único puerto y tabla *taglist* referenciada. Esto permite la centralización HMI a coste nulo en la arquitectura de expansión IO.
